全国服务热线
13601591173
咨询热线
13601591173
一、AMP沥青阻燃剂的简述：随着我国高速公路的发展，公路隧道的数量也不断增加，交通事故造成的火灾是隧道沥青路面使用过程中必须考虑的一个问题。沥青燃烧首先熔融、滴落、流淌，接着是熔珠烧、再由燃烧的熔珠洒落、流淌，造成火势蔓延扩大，酿成火灾。沥青的燃烧是一个放热、分解的物理化学过程，燃烧中分解出氢、甲烷、苯及烷烃类易燃气体，这些气体的燃烧又进一步加快了沥青的热分解，此外在隧道密闭环境中所产生的大量烟雾及有害气体对人身及环境也造成了极大危害。
解决沥青的难燃化问题，首先要解决沥青受热时不溶滴、不流淌，提高沥青熔点和分解温度，增加分解气体中的不燃成份或增加燃烧膜中的抑制成份，以达到提高其燃烧氧指数的目的。
本公司生产的AMP高效沥青阻燃剂采用了多种高效阻燃剂与抑烟剂相协同，解决了在较少的沥青阻燃剂添加量达到沥青阻燃目的，确保了沥青各项路用性能不受较大影响。
二：其阻燃作用如下：
1）吸收大量的热量，阻断了热量传递链并降低了可燃物表面温度。
2）消灭氧化初期产生的活性很强的自由基（HO和H），抑制连锁反应发生。
3）受热释放出大量不可燃气体覆盖在沥青表面，切断热能、可燃性气体、氧气向沥青内传递，并稀释了可燃气体的含量。
4）在沥青表面形成焦化的不可燃的碳化层，隔绝氧气和可燃物的接触，终止燃烧，产生自熄，达到阻燃、抑烟目的。
三、 AMP高效沥青阻燃剂技术指标：
P2O5(%) | ＞2.0 | 分解温度（℃） | ＞270 |
N(%) | ＞8.0 | 吸热温度（℃） | ＞250 |
MgO(%) | 35-50 | PH | 5.5-7.0 |
AL2O3(%) | ＞18 | 粒径 | ＜10µm |

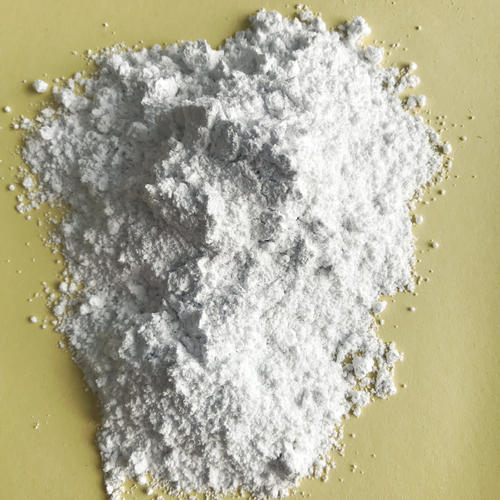

密度（g/cm3） | ＞2.0 | 表面颜色 | 白色 |
普通改性沥青和AMP阻燃剂改性沥青的综合性能的对比情况：
技术指标 | 普通改性沥青 | 阻燃改性沥青 |
针入度15℃、100g、5s（0.1mm） | 21.6 | 18.5 |
针入度25℃、100g、5s（0.1mm） | 47.5 | 40.0 |
针入度35℃、100g、5s（0.1mm） | 64.1 | 51.1 |
延度5℃（mm） | 36 | 30 |
软化点TR&B(℃) | 92.0 | 89 |
针入度指数PI | 1.7 | 2.1 |
氧指数 | 20 | 27 |
弹性恢复25℃（%） | 90.2 | 85 |
闪点（℃） | 298 | 265 |
RTFOT后残留物 | ||
质量损失（%） | 0.12 | 0.5 |
针入度比（%） | 75.0 | 74.0 |
延度（5℃）mm | 22 | 24 |
使用方法：
1、 推荐用量为沥青用量的5%左右。
2、 可直接加入热熔沥青中，确保搅拌20分钟以上。
3、 可直接加入沥青改性设备高速剪切混合乳化剂的胶体磨中，剪切20分钟即可，制成阻燃改性沥青，然后导入带搅拌的贮罐中，恒温至175-180℃。
注意事项：
1、 防潮、防曝晒、防止钩挂。
2、 如果阻燃改性剂进入眼睛，用淡水冲洗，并立即就医治疗。
3、 为防止加入阻燃剂后的沥青在长时间贮存时发生少量离析影响沥青性能和阻燃效果，贮罐要求带有搅拌设备。
包装及贮存：30kg/袋，正常贮存条件下保质期为18个月。
