全国服务热线
13601591173
咨询热线

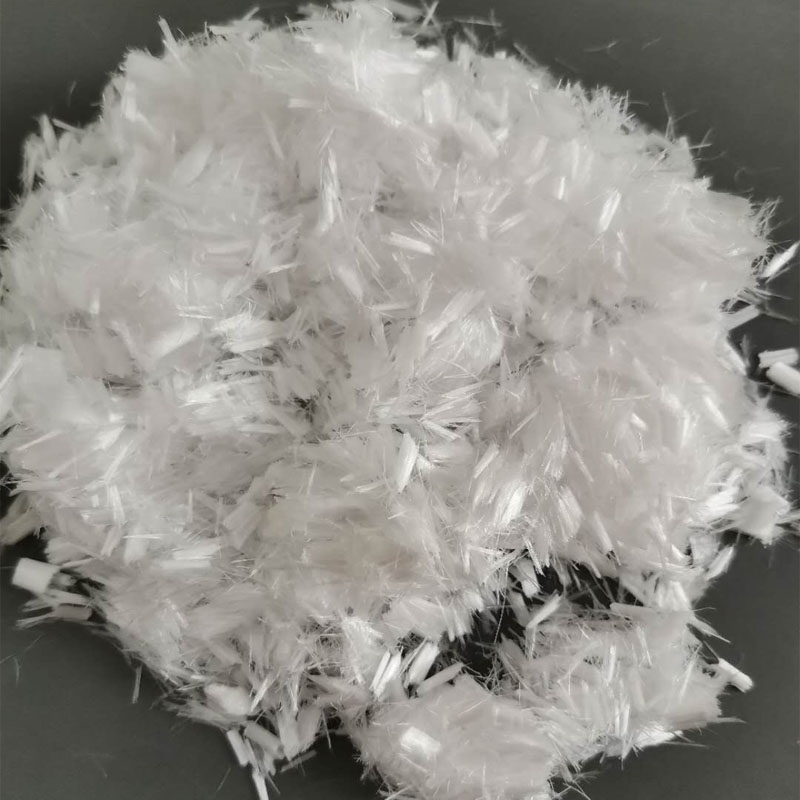

13601591173将聚丙烯纤维混合在混凝土或砂浆中，可以预防裂纹的发生。合理操作混凝土和砂浆，防止干裂收缩或温度变化引起的裂缝，防止裂缝发展，提高混凝土的抗裂能力。在混凝土和砂浆中添加聚丙烯纤维，可以大大提高防冻液抗腐蚀性耐磨性，减少沉降和龟裂。
一、聚丙烯纤维使用指南、规范和用途
1)2-3毫米长纤维
2-3毫米长的纤维可用作干混砂浆、腻子、灰浆，具有良好的抗裂作用。
2)6-12毫米长纤维
6-12毫米长的纤维，通常用作碗面、抛光、平整层、粉刷地板的混凝土或保温砂浆等。
3)19毫米长纤维
19毫米长的纤维，通常用作多种混凝土，混合、运输、铸造、养护等工艺与未掺纤维的混凝土相同。
二、聚丙烯纤维的使用
1)抗裂腻子
2-3毫米长的纤维，每吨添加防裂腻子、聚丙烯纤维0.5-1.0公斤。根据实际需求，可以适当应用较长的长度或稍微增加纤维使用量。
2)底部砂浆(集料的大颗粒不超过1毫米)
采用6-12毫米长纤维，原则上每公斤水泥配3g纤维。通常先晾干，然后再加水。每立方米砂浆水泥含量在400公斤以下时，使用量为每立方1.2公斤纤维。水泥含量在400公斤以上时，每增加1公斤水泥，就会增加3g纤维的需求，提高纤维用量。
3)通常是结构混凝土部件、成品和地板面板：
19毫米长的纤维，每立方混凝土水泥含量为350千克时，使用量为每立方米0.9千克纤维。每立方混凝土水泥含量在350公斤以上时，每增加1公斤水泥，就会增加2g纤维的需求，提高纤维用量。
